Kit d’eau ABO JG Truma pour Boiler en 12mm

Description

Vidange du circuit d’eau pour protection hivernale avec le Kit de distribution ABO connexion John Guest

Le kit de distribution ABO JG TRUMA permet de purger l’intégralité du circuit d’eau de votre van aménagé en période hivernale. La vanne de vidange se positionne au point le plus bas du réseau pour évacuer l’eau et protéger l’installation contre le gel.

Différence du kit raccord d’eau ABO JG mm TRUMA avec le kit Frostcontrol

Ce kit d’eau ABO assure uniquement la fonction de vidange manuelle. Il existe également un kit  équipé de la soupape de sécurité magnétique Frostcontrol qui gère automatiquement la protection antigel. Ce modèle convient aux utilisateurs qui souhaitent contrôler manuellement la vidange de leur réseau.

Contenu du kit de raccordement TRUMA ABO JG

Composants du kit de raccordement d’eau ABO JG pour boiler TRUMA

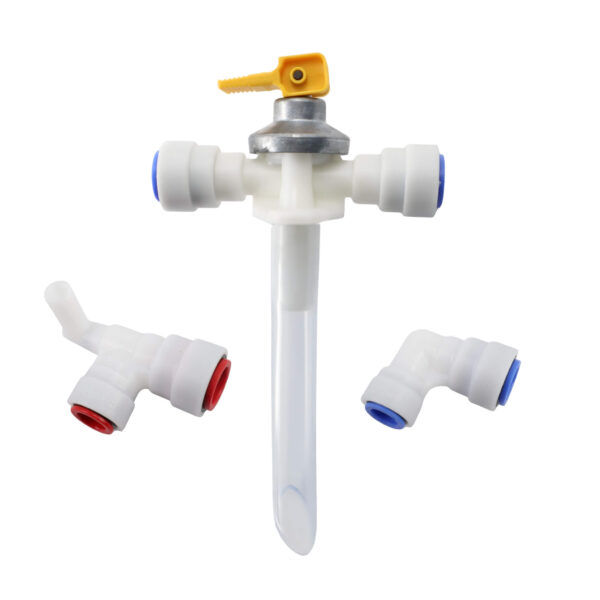

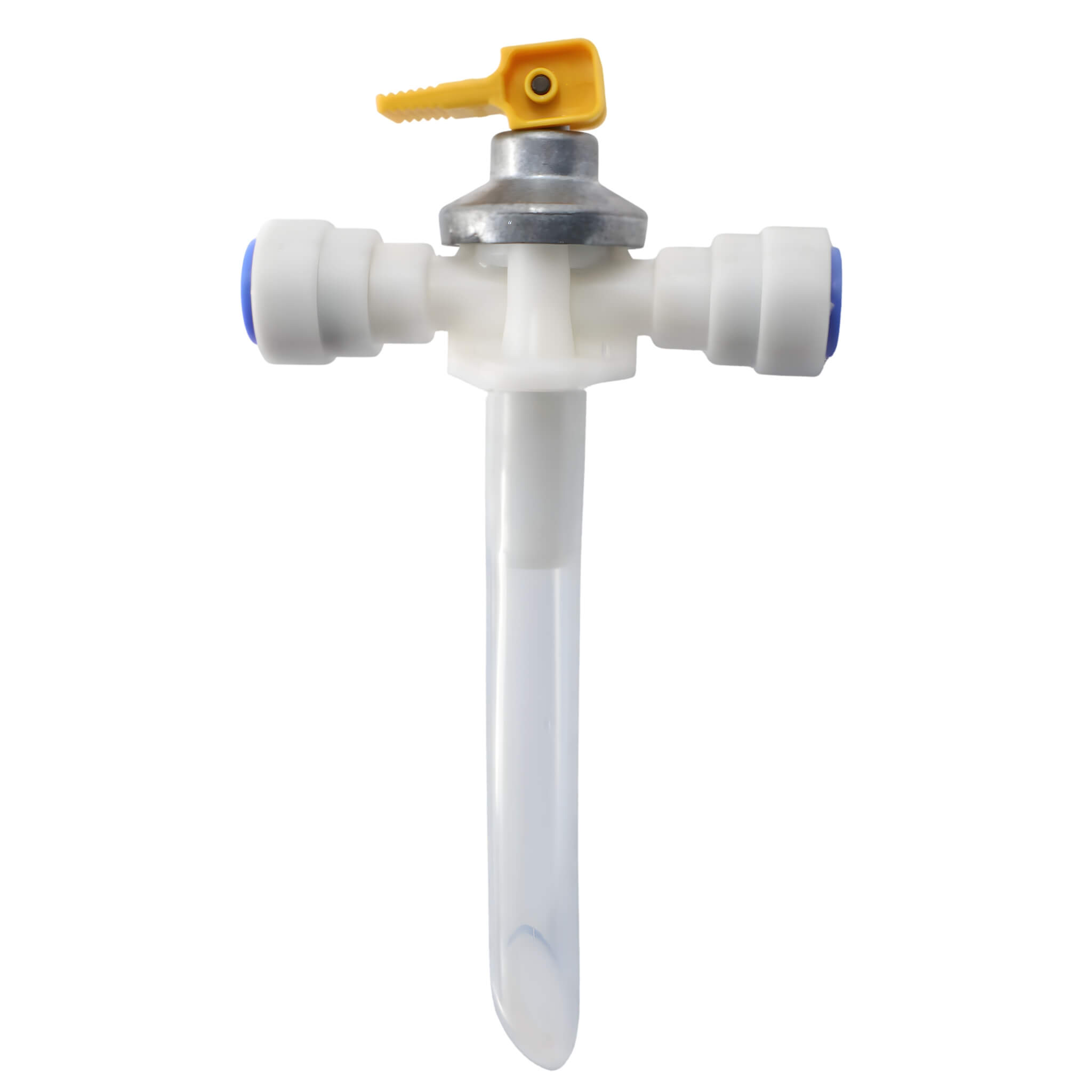

Le kit comprend une vanne de vidange ABO 2,8 bars, un raccord coudé complet avec vanne, un raccord coudé supplémentaire et un tuyau flexible PVC noir de dimensions 12 x 1,5 x 110 mm. L’ensemble permet de connecter le boiler au réseau d’eau du fourgon avec des tuyaux semi-rigides John Guest de diamètre 12 mm.

Raccords codés par couleur du kit d’eau ABO pour boiler raccord John Guest

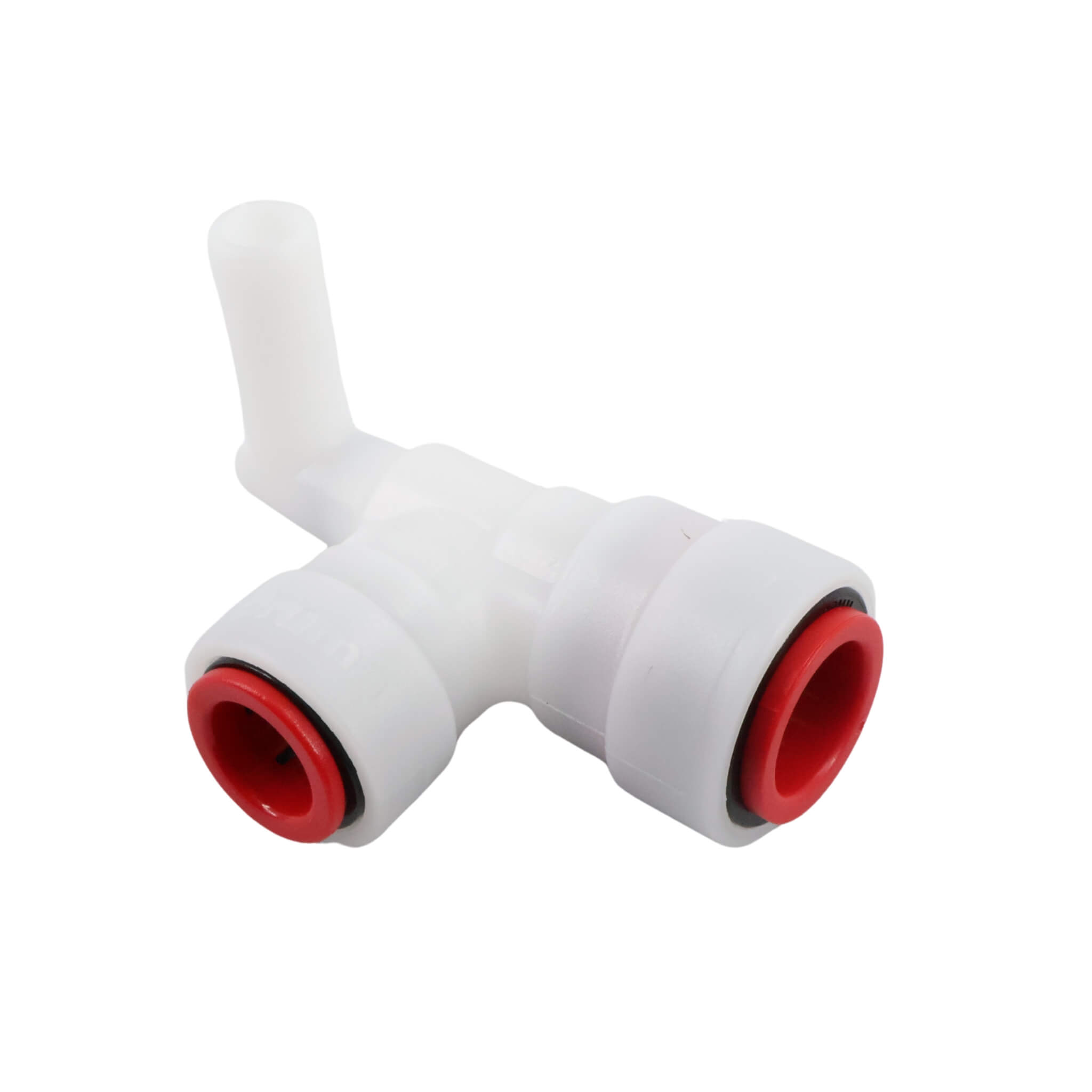

Le raccord rouge se connecte à la sortie d’eau chaude du boiler. Il dispose d’une connexion John Guest côté boiler et d’une sortie vers le bas pour brancher la conduite d’eau chaude. La sortie en L du haut accueille un tuyau de ventilation (évent) de diamètre 11 mm dirigé vers le sol.

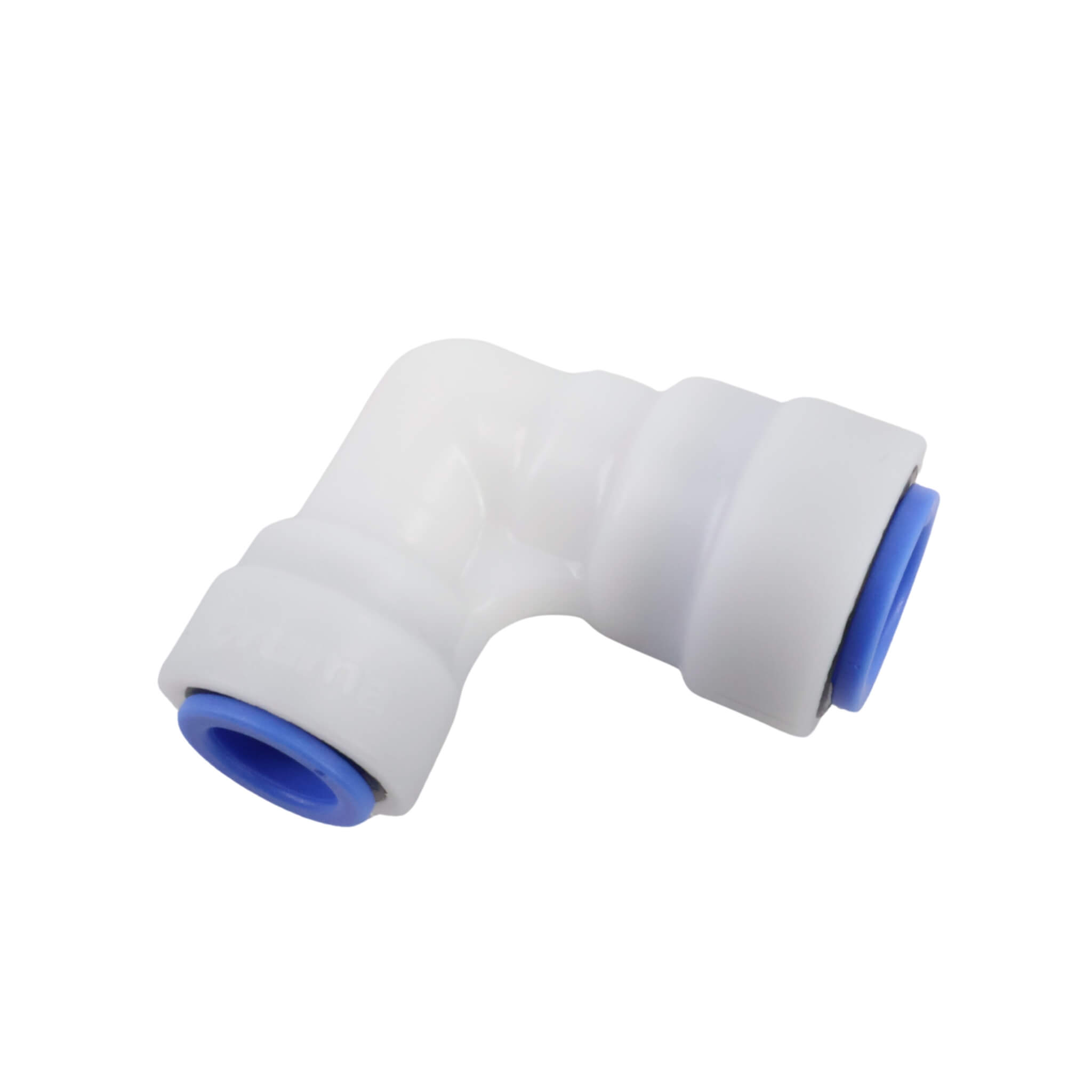

Le raccord bleu correspond à l’arrivée d’eau froide dans le boiler. Le circuit s’organise ainsi : cuve d’eau, conduite, vanne de vidange, conduite montante raccordée au boiler par ce raccord bleu.

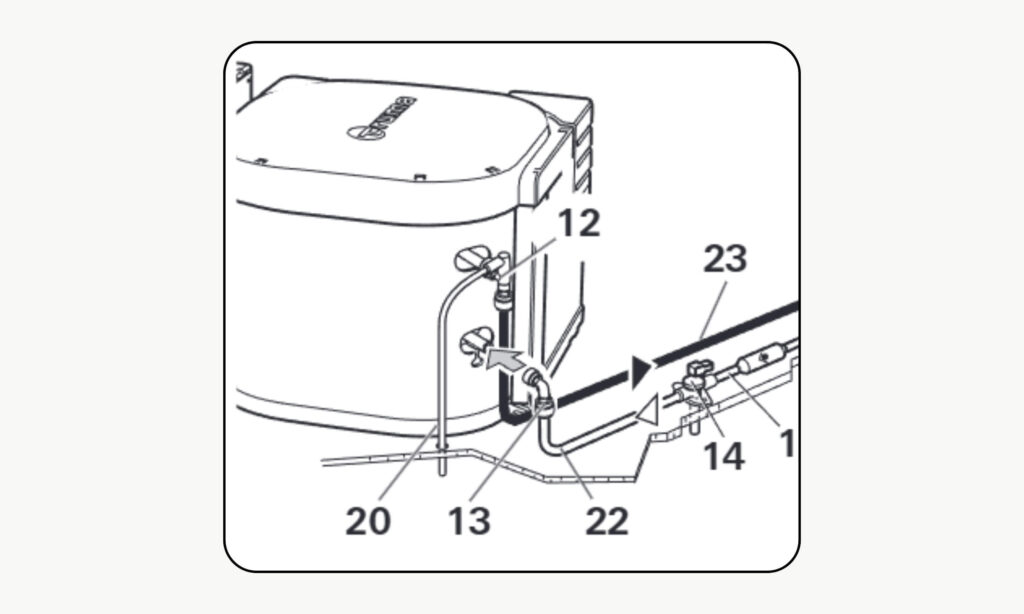

Installation du Kit de distribution ABO Connexion John Guest sur réseau d’eau de van

Compatibilité du Kit raccord d’eau ABO avec gamme TRUMA

Ce kit de raccordement s’adapte aux chauffages Combi (4, 4E, D4, D4E) et chauffe-eau TRUMA (BG10, BGE, BGF, Elektro). Les raccords John Guest garantissent une connexion étanche et rapide sur tuyaux semi-rigides.

Mise en place au point bas du kit de raccordement TRUMA ABO JG

L’installation nécessite de positionner la vanne de vidange au point le plus bas du réseau d’eau. Les conduites doivent être posées en pente descendante vers cette vanne pour permettre l’évacuation complète de l’eau lors de la purge.

Montage en 4 étapes du Kit de raccordement d’eau ABO JG pour boiler TRUMA

1. Percer le plancher du fourgon avec un diamètre de 18 mm pour faire ressortir le tuyau de vidange vers l’extérieur
2. Fixer la vanne de vidange avec deux vis au point bas du réseau
3. Raccorder le raccord rouge à la sortie d’eau chaude du boiler et brancher la conduite d’eau chaude vers le bas, puis connecter le tuyau de ventilation ø 11 mm sur la sortie en L
4. Raccorder le raccord bleu entre la cuve d’eau et l’arrivée d’eau froide du boiler

Procédure de vidange hivernale du Kit d’Eau ABO TRUMA pour Boiler – Raccord John Guest 12 mm

Pour vidanger le réseau, ouvrez tous les robinets d’eau du fourgon aménagé. Fermez ensuite le réseau d’eau situé avant le boiler et laissez la vanne de vidange ouverte. L’eau s’évacue par gravité via le tuyau sortant sous le plancher.

Cette opération protège le circuit contre le gel et préserve l’intégrité des équipements durant les périodes de non-utilisation en hiver.
