Combiné plaque de cuisson et évier Dometic MO 9722L 760 x 325 mm

Description

Le combiné Dometic MO 9722L respecte scrupuleusement les normes VASP, assurant une mise en place sécurisée au sein de votre fourgon aménagé.

Respect des normes VASP pour le combiné cuisson et évier Dometic MO 9722L

Conforme aux exigences VASP : espacement des flammes, présence d’un thermocouple, et fixation des brûleurs.
Au moment de l’installation, veillez à conserver un écart d’au moins 200 mm entre la flamme et tout composant « rigide » sensible à la chaleur. Pour les éléments « non rigide » (rideaux par exemple) fixés à moins de 900 mm, il faut être certain que l’élément ne puisse pas s’approcher à moins de  300 mm  de la flamme afin de préserver la sécurité optimale.
La présence d’un thermocouple renforce la protection : si la flamme s’éteint de manière imprévue, le flux de gaz est interrompu instantanément, éliminant les dangers de fuites. Par ailleurs, les brûleurs sont solidement ancrés, offrant une stabilité accrue pour une intégration fiable et pérenne.

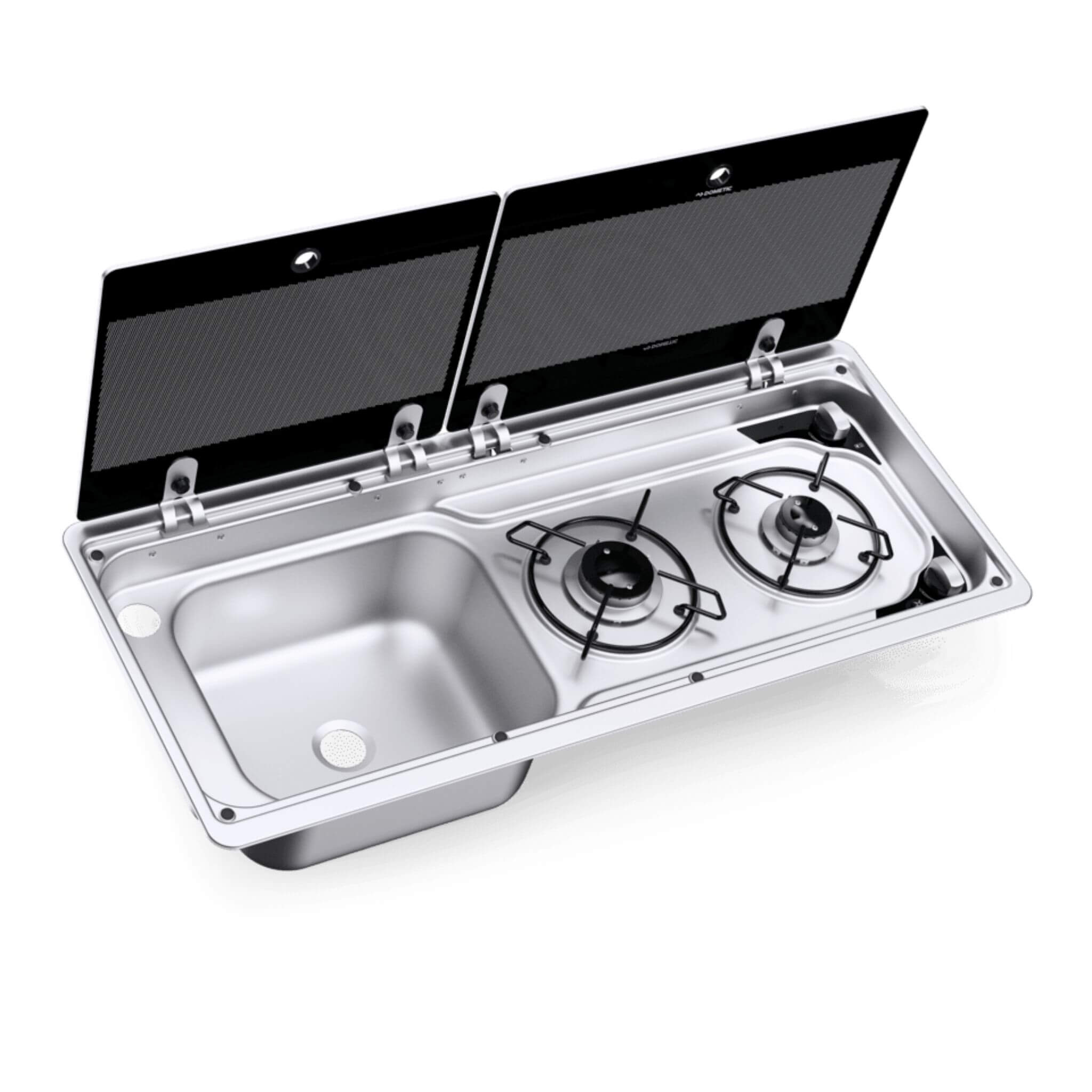

Ensemble plaque à deux feux gaz et évier positionné à gauche avec protections en verre pour votre véhicule de loisir

Cuisinière gaz et évier Dometic MO 9722 L : profitez d’un espace cuisine fonctionnel dans votre van aménagé

Le module MO 9722 L signé Dometic associe une surface de cuisson gaz à deux brûleurs et un évier, tous deux couverts par des plaques en verre rabattables. Idéal pour maximiser l’espace dans votre fourgon, il vous offre la possibilité de préparer des repas avec aisance, comme un véritable cuisinier.

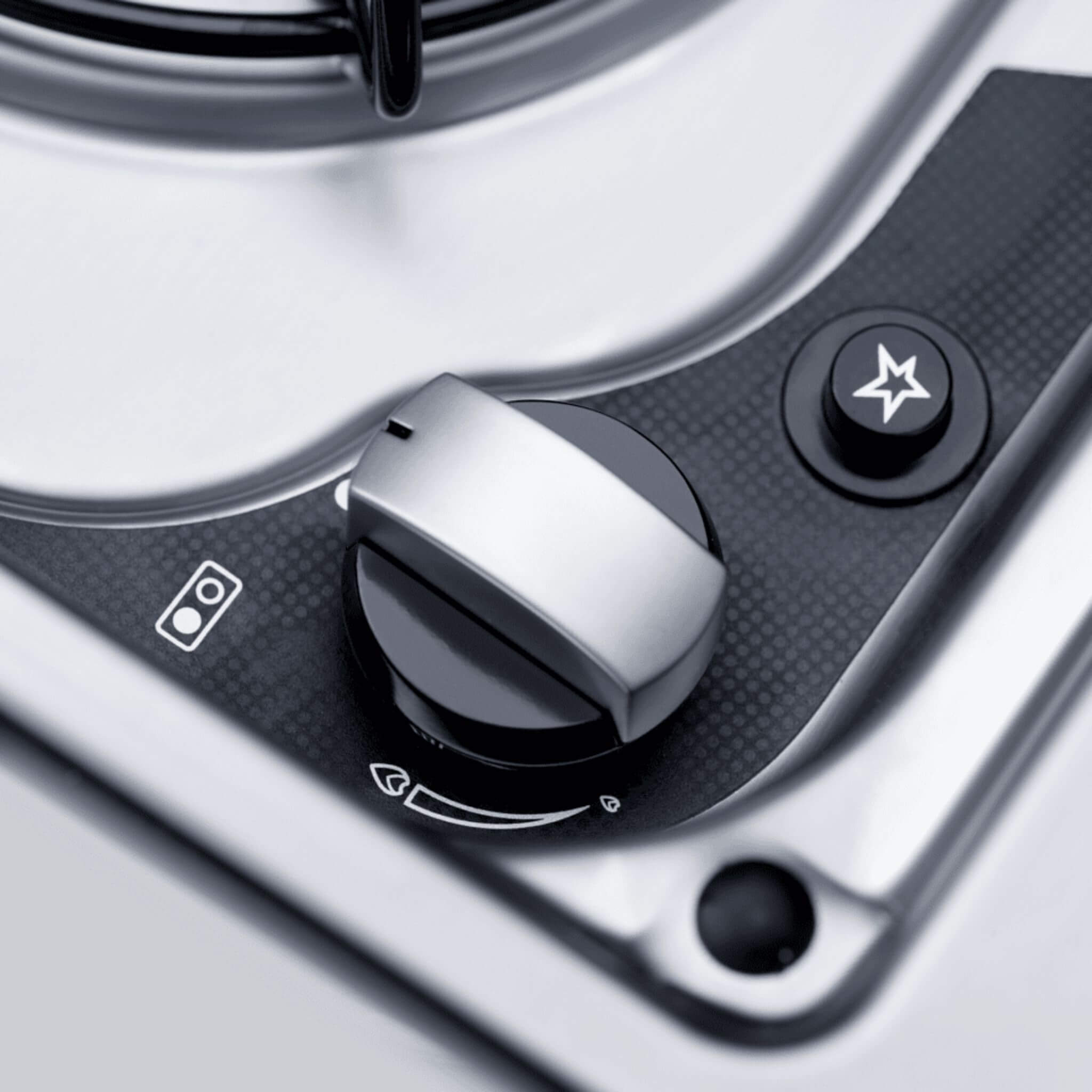

Ce dispositif intègre un allumage électronique sous 12 V.

Ensemble encastrable plaque gaz et évier MO 9722 DOMETIC

Adapté aux zones confinées, cet ensemble plaque à deux feux et évier muni de couvercles en verre mesurant 760 x 325 mm propose une approche pratique pour la préparation des repas et le rinçage. Ses mesures compactes  (760 x 325 x 175 mm) facilitent l’encastrement (312.5 x 178 x 742 mm), libérant ainsi plus de place pour vos rangements et accessoires.
Réalisé en acier inoxydable, il résiste à la rouille, les éclaboussures et les usages répétés. Avec son poids plume, il s’intègre harmonieusement à votre surface de travail.

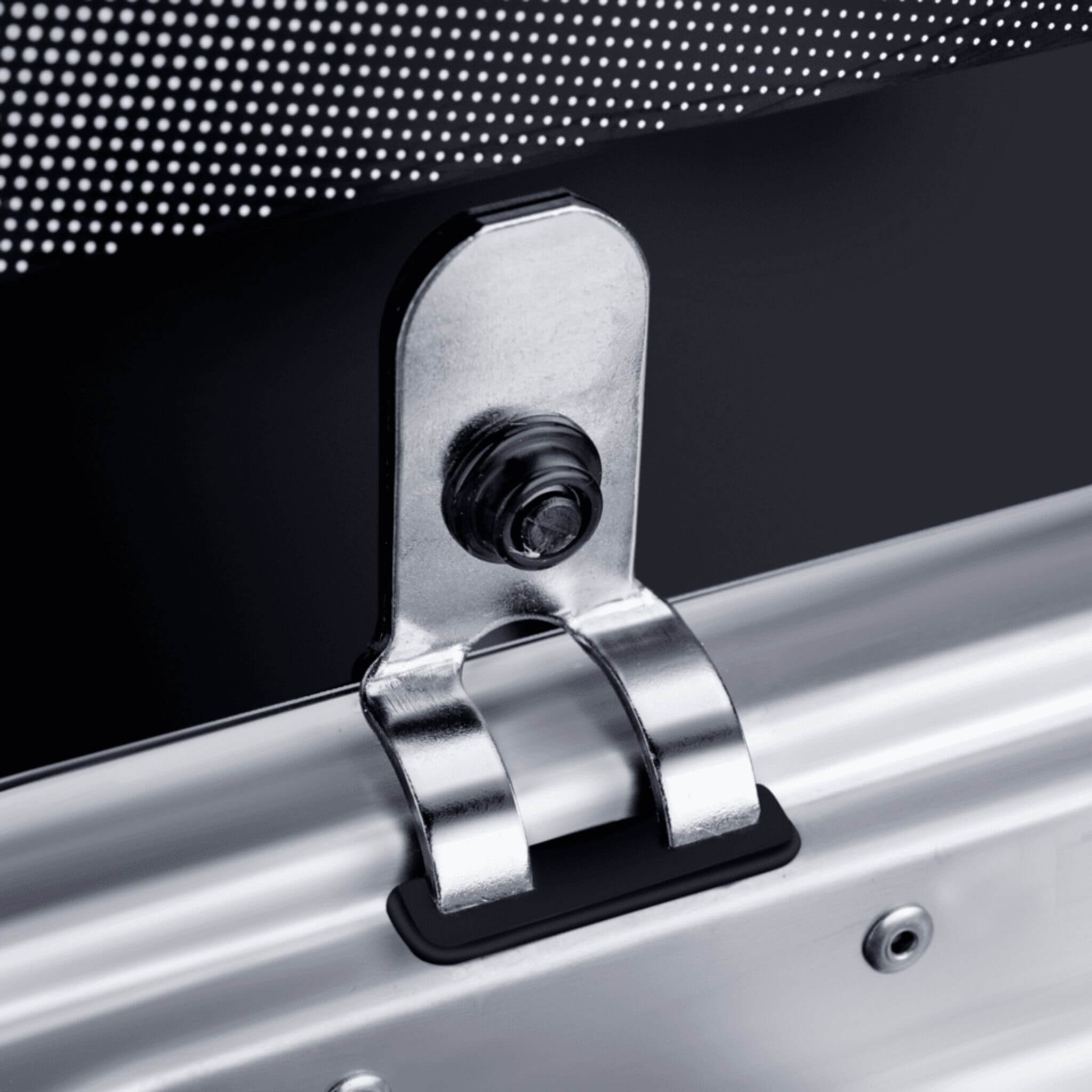

L’évier et la zone de cuisson disposent de petits supports amortissants qui maintiennent la vitre en place et atténuent les secousses pendant les trajets. Ces éléments garantissent également une fermeture douce et sans choc pour le couvercle.
Pour un circuit hydraulique performant dans votre fourgon, associez cet évier à des cuves, des tuyaux alimentaires, une pompe à eau et un robinet. Cela vous assurera un approvisionnement constant en eau propre.

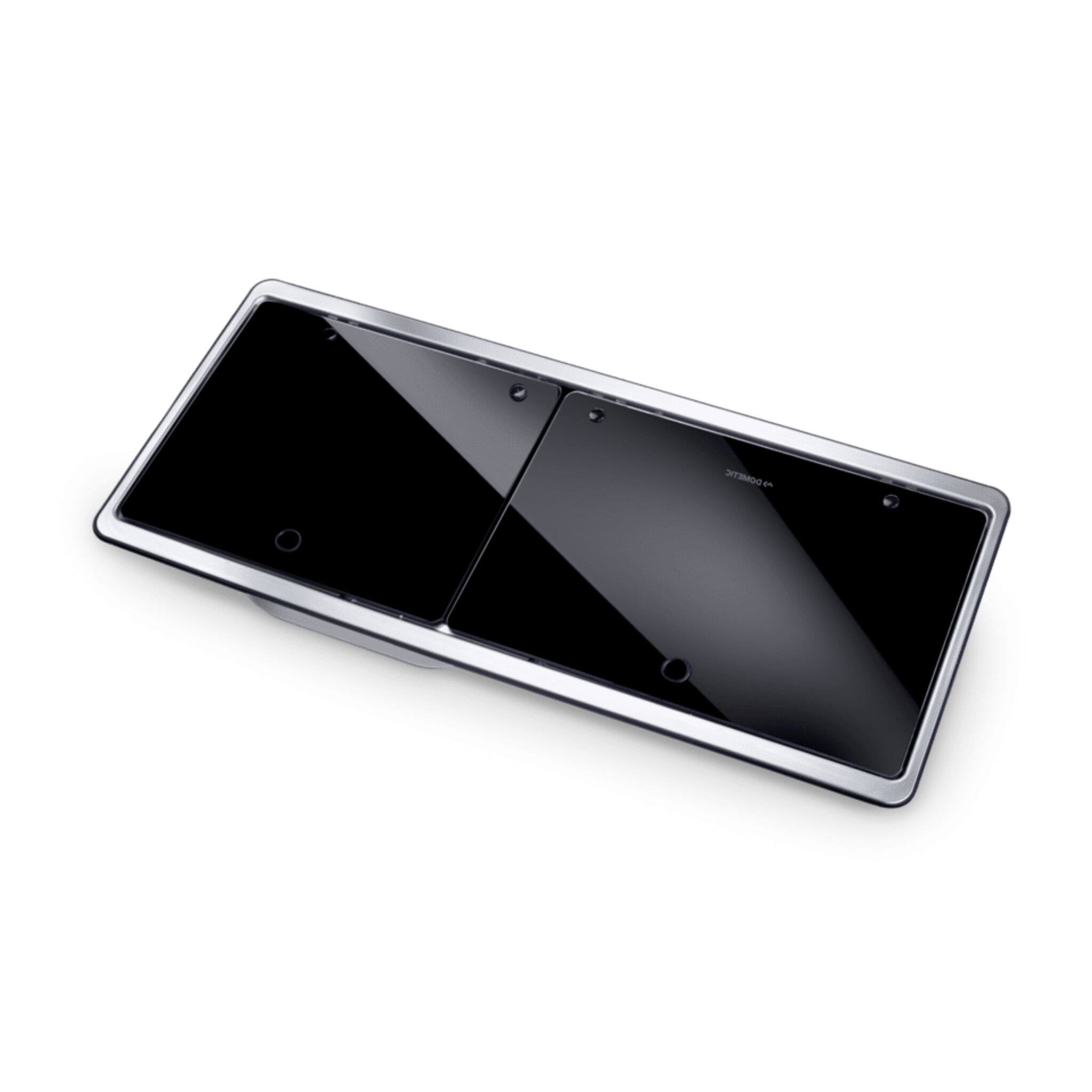

Polyvalence des deux protections en verre sur la plaque compacte à deux feux avec évier à gauche

Les plaques en verre trempé se révèlent hautement pratiques. En position fermée, elles étendent votre plan de travail et servent de zone pour égoutter la vaisselle. Déployées, elles font office de barrière anti-projections, gardant votre espace cuisine à l’abri des salissures liées à la cuisson.

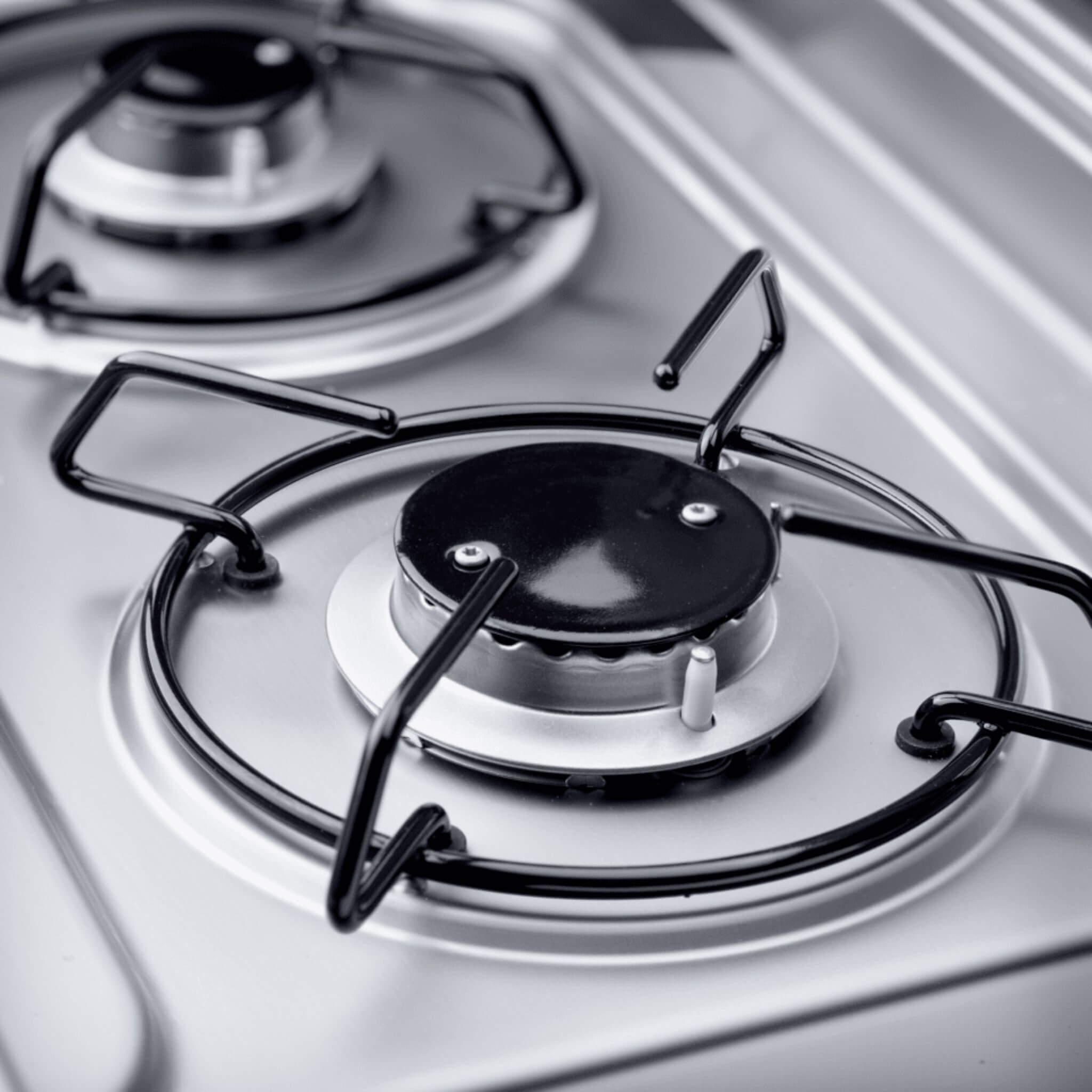

Consommation en gaz pour la surface de cuisson compacte à deux feux avec évier à gauche

Cet ensemble plaque gaz à deux brûleurs et évier doté de couvercles en verre intègre deux foyers gaz, parfaits pour répondre à divers besoins culinaires :

• Un foyer principal de 1,8 kW adapté aux chauffes intenses.
• Un foyer auxiliaire de 1 kW pour des mijotages délicats et économes.

La dépense gaz de cette surface de cuisson s’élève à 204 g/h.

Compatible avec le butane, le propane ou le GPL, cet ensemble opère à une pression de 30 mbar. L’intégration d’un filtre gaz peut allonger sa longévité et optimiser ses performances.

Maintenance de l’ensemble plaque gaz 2 feux et évier inox avec deux couvercles en verre

Fabriqué en inox, cet ensemble conjugue robustesse et simplicité de nettoyage. Les grilles en fer sont détachables, facilitant l’accès aux recoins pour un entretien aisé. De surcroît, l’écoulement direct de l’eau dans l’évier évite les débordements, simplifiant davantage les tâches de nettoyage.

Mise en place du combiné plaque gaz et évier inox MO 9722 DOMETIC

Installation du module cuisson + évier Dometic MO 9722L

Pour installer votre ensemble, prévoyez une liaison électrique dédiée à l’allumage des brûleurs. Une protection par fusible de 1 A est indispensable, bien qu’elle ne soit pas incluse. Cette connexion électrique reste facultative, mais elle rend l’allumage électronique plus pratique. Sans elle, optez pour un allumage manuel.

Connexion au réseau gaz de l’ensemble plaque gaz 2 feux et évier inox avec deux couvercles en verre

Afin d’assurer une mise en place sûre et réglementaire, la liaison de l’ensemble plaque gaz et évier inox MO 9722 DOMETIC au circuit gaz doit répondre aux normes VASP. Employez un raccord olive double, complété par un conduit en cuivre ou acier, pour satisfaire pleinement les critères de sécurité.

Intégration au système hydraulique de l’ensemble plaque gaz 2 feux et évier inox avec deux couvercles en verre 760 x 325 mm

Pour relier cet ensemble plaque gaz 2 feux et évier inox muni de deux couvercles en verre à votre réseau d’eau, installez un robinet adapté grâce à l’orifice de 20 mm. Le système d’évacuation inclut un siphon et une bonde pour un tuyau de 20 mm, favorisant un drainage fluide.

Spécifications de l’ensemble plaque à deux feux et évier avec couvercles en verre 760 x 325 mm

• Dimensions globales : 760 x 325 x 179 mm
• Dimensions d’encastrement : 312.5 x 178 x742 mm
• Poids : 5,9 kg
• Matériaux : Acier inoxydable et verre trempé
• Brûleurs : 1,8 kW et 1 kW
• Consommation totale de gaz : 204 g/h
• Connexion : 12 V DC
• Livré avec : vis de fixation, manuel d’utilisation, siphon inclus

Pendant l’assemblage, utilisez les vis fournies dans le paquet. Vous pouvez également appliquer un joint étanche avec du Sikaflex 522, disponible en noir ou blanc.

PDF Guide de montage Combiné plaque de cuisson et évier Dometic MO 9722L 760 x 325 mm
